本文介紹了TP-Link TL-WDR1100路由器的2.4GHZ頻段的無線網絡的WDS橋接設置方法，TL-WDR1100是雙頻路由器，支持2.4GHZ和5GHZ兩個頻段的無線網絡；目前絕大多數無線設備使用的都是2.4GHZ頻段的無線網絡。

什么時候使用WDS橋接設置？

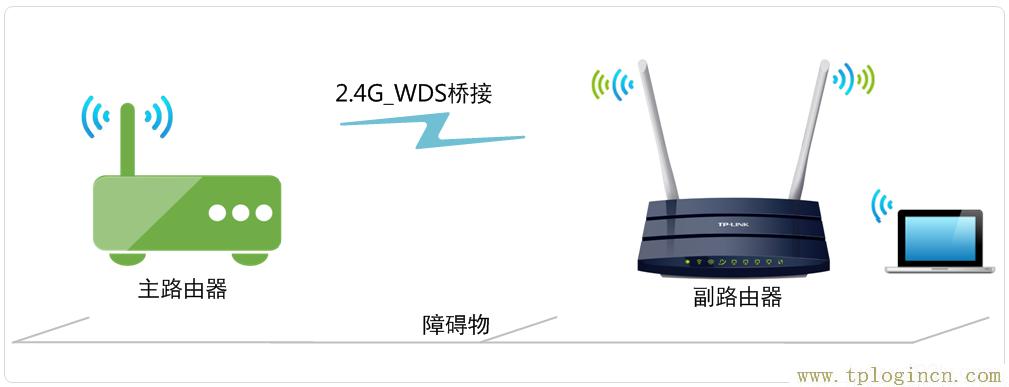

當場所的面積較大，一臺無線路由器的無線WiFi信號不能夠全面覆蓋，部分區域的信號薄弱或者沒有信號；這種情況下，可以增加一臺無線路由器，并設置WDS橋接，增加無線信號的覆蓋。

步驟一、查看主路由器信息

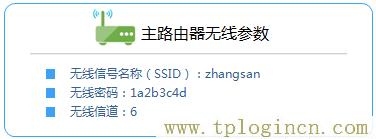

請進入主路由器的設置界面，查看主路由器的無線信號名稱（SSID）、加密方式、無線密碼、信道這幾個參數，并記錄下來，如下圖所示：SSID：zhangsan；無線加密方式：WPA-PSK/WPA2-PSK；無線密碼：1a2b3c4d；無線信道：6

溫馨提示：這里把原來網絡中已經連接到Internet的路由器叫做主路由器；把TL-WDR1100路由器叫做副路由器。

步驟二、TL-WDR1100路由器2.4G無線WDS橋接設置

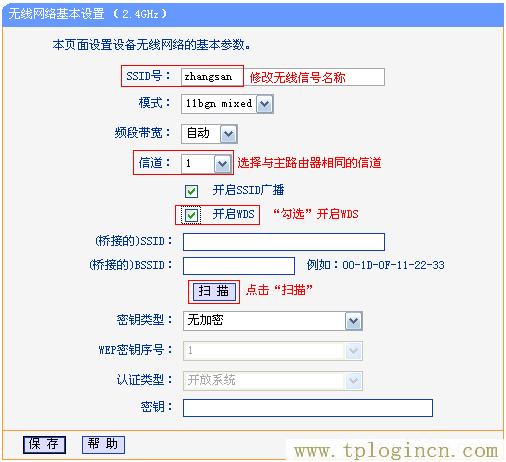

1、在TL-WDR1100的設置界面，點擊“無線設置2.4GHZ”——>“基本設置”——>“SSID號”修改：zhangsan——>“信道”選擇：6（與主路由器的信道一致，下圖中是1，是錯誤的）——>勾選“開啟WDS”——>點擊“掃描”。

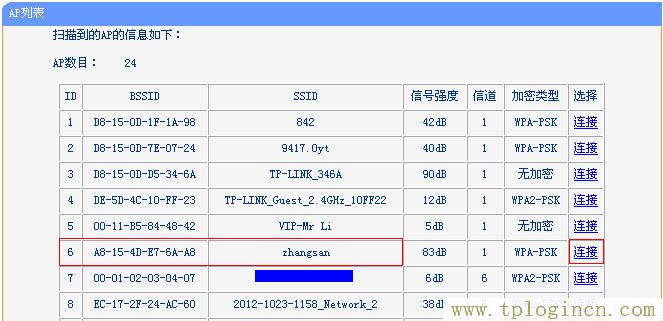

2、在掃描的結果中主路由器的SSID，然后點擊后面的“連接”即可，如下圖所示：

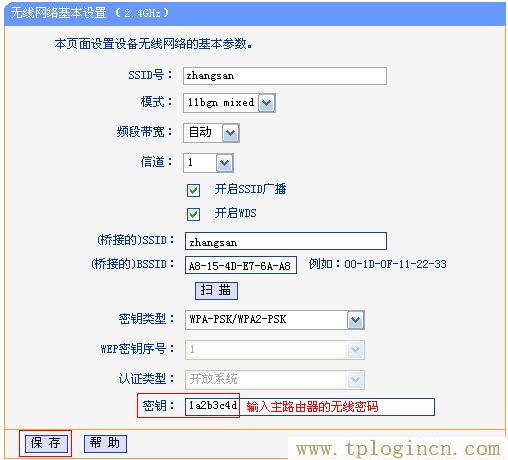

3、點擊連接后，會出現下面的設置界面，在“密鑰”后面填寫主路由器的無線密碼——>點擊“保存”。

4、設置TL-WDR1100的無線密碼

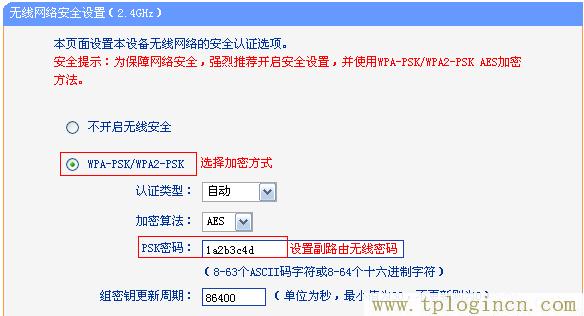

點擊“無線設置2.4GHz”——>“無線安全設置”——>選擇“WPA-PSK/WPA2-PSK”——>在“PSK密碼”填寫：1a2b3c4d（主路由器相同的無線密碼）——>點擊“保存”。

5、關閉TL-WDR1100路由器的DHCP

點擊“DHCP服務器”——>“DHCP服務”——>在“DHCP服務器”后選擇為“不啟用”——>點擊“保存”。

6、修改TL-WDR1100路由器LAN口IP地址

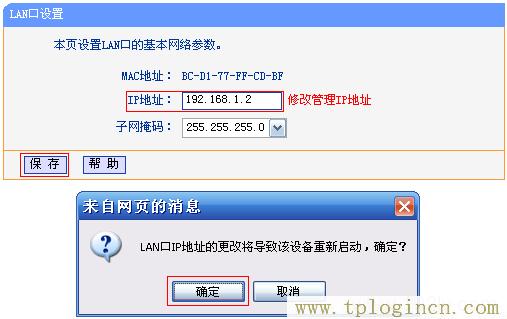

點擊“網絡參數”——>“LAN口設置”——>“IP地址”修改為：192.168.1.2——>“保存”——>點擊“確定”，重啟TL-WDR1100路由器

注意問題

（1）、如果前面主路由器的設置網址是192.168.0.1，那么就應該把TL-WDR1100路由器的LAN口IP地址修改為：192.168.0.2，這一點請廣大網友注意。

（2）、如果前面主路由器的設置網址是192.168.1.1，那么就應該把TL-WDR1100路由器的LAN口IP地址修改為：192.168.1.2，這一點請廣大網友注意。

（3）、修改原則：WDS橋接的2臺無線路由器的LAN口IP地址要做同一個網段，但又不能相同。

溫馨提示：重啟之后，用戶需要在瀏覽器中輸入修改后的LAN口IP地址，如：192.168.1.2來登錄路由器。

步驟三：檢查WDS橋接設置是否成功

在瀏覽器中輸入TL-WDR1100路由器修改后的LAN口IP地址，本文中是192.168.1.2，登錄到設置界面。

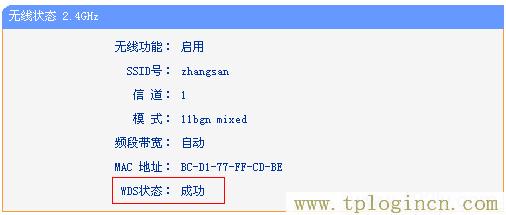

點擊“運行狀態”——>查看“2.4G_無線狀態”下面的WDS狀態，如果顯示：成功，則表示W(wǎng)DS橋接設置成功。
